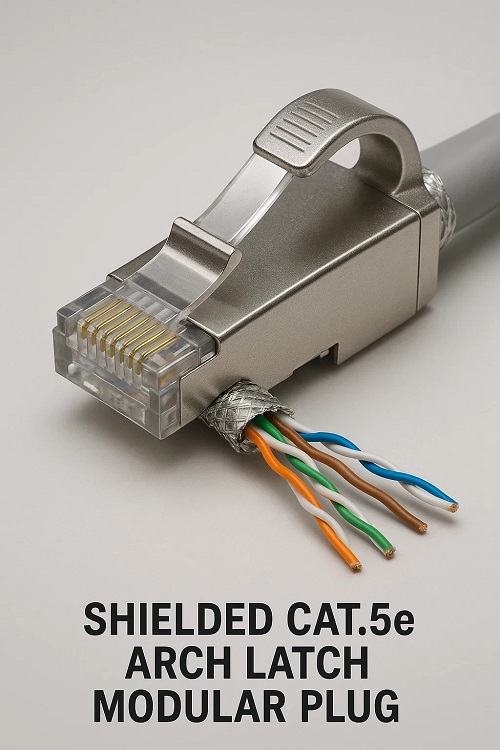

Afgeschermde Cat.5e modulaire plug met boogvergrendeling

1. Kernontwerpdoel

EMI Defense Physical Security: Combineert gemetalliseerde afscherming met een gebogen grendel voor omgevingen met interferentie en trillingen (bijvoorbeeld fabrieksvloeren, medische laboratoria).
Aarding van cruciaal belang: het schild moet zich verbinden met de plugbehuizing om EMI/RFI-ruis af te leiden.

2. Belangrijkste structurele kenmerken

Afgeschermde behuizing:

Omhulsel van zinklegering of gemetalliseerd plastic leidt interferentie naar de aarde.

Versterkte booggrendel:

Het verdikte, geribbelde lipje is bestand tegen haken en ogen en herhaalde schokken.

Geïntegreerde aarding:

Metalen tanden doorboren de kabelafschermfolie/vlecht tijdens het krimpen.

3. Beëindigingsworkflow

Schildvoorbereiding:

Strip de mantel om een schild van 15 mm bloot te leggen; vouw vlecht/folie over jas.

Grondverbinding:

Plaats het schild onder de metalen klemtanden van de plug.

Draadinvoeging:

Lijn de draden uit volgens T568B; duwen totdat u zit.

Krimpen en vergrendelen:

Enkele krimpactie:

Comprimeert contacten
Bijt schild tegen behuizing
Implementeert booggrendel.

4. Doeltoepassingen

Medische apparaten:

Blokkeert EMI van MRI-/echografiemachines in de buurt van netwerken.

CNC-machinewerkplaatsen:

Bestand tegen motorgeluid en fysieke trappen van operators.

Theatrale AV-systemen:

Overleeft kabelsleepboten tijdens live-evenementen.

5. Storingsmodi en oplossingen

6. Kritieke voordelen versus niet-afgeschermd

7. Beperkingen

Grondafhankelijkheid: vereist geaarde poorten/apparaten.
Herbruikbaarheid: De grendel verzwakt na 10 verwijderingen.
Let op: standaard crimpers kunnen de schildbeet missen.
