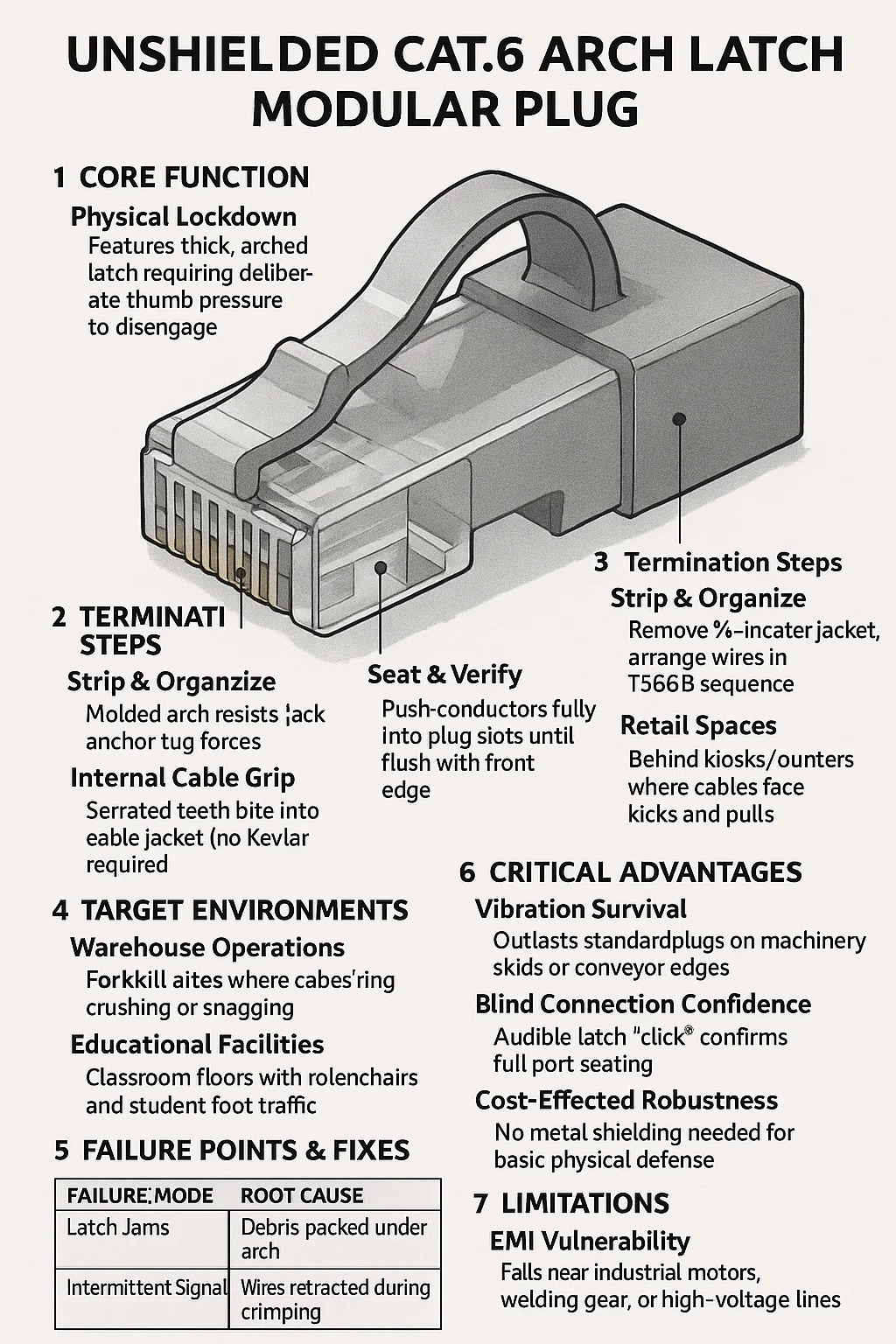

Niet-afgeschermde Cat.6 modulaire plug met boogvergrendeling

1. Kernfunctie

Fysieke vergrendeling: Beschikt over een dikke, gebogen grendel (geribbeld of ingekerfd) die opzettelijke duimdruk vereist om los te maken, waardoor onbedoeld loskoppelen in zones met veel verkeer wordt voorkomen.
Prestatieverwerking: Ondersteunt 10Gbps Ethernet tot 55 meter, gericht op omgevingen waar EMI verwaarloosbaar is, maar kabels te maken krijgen met fysiek misbruik.

2. Structurele opbouw

Versterkte grendelontwerp:
Gegoten boog is bestand tegen breken wanneer hij wordt geschopt of blijft haken; is bestand tegen herhaalde schokken van karren/voetverkeer.
Interne kabelgreep:
Gekartelde tanden bijten in de kabelmantel (geen Kevlar vereist) en verankeren tegen sleepkrachten tot 50 lbs.
Contactintegriteit:
Vergulde pinnen zorgen voor een oxidatiebestendige verbinding ondanks de ophoping van stof en vuil.

3. Beëindigingsstappen

Strippen en organiseren:
Verwijder de ¾-inch buitenmantel; rangschik de draden in T568B-volgorde met <13 mm uitwikkeling.
Plaatsen en verifiëren:
Duw de geleiders volledig in de pluggleuven tot ze gelijk liggen met de voorkant.
Krimpimplementatie:
Enkele krimpactie vergrendelt draden, grijpt de jas vast en klikt vast in de gewapende positie.

4. Doelomgevingen

Magazijnactiviteiten:
Heftruckpaden waar kabels bekneld kunnen raken of blijven haken.
Educatieve voorzieningen:
Vloeren in klaslokalen met rolstoelen en voetgangersverkeer voor studenten.
Winkelruimtes:
Achter kiosken/balies waar kabels te maken krijgen met stoten en trekken.

5. Foutpunten en oplossingen

Foutmodus Hoofdoorzaak Mitigatie ter plaatse
Blokkeringsstoringen Puin opeengepakt onder de boog Blaas perslucht onder de grendel
Onderbroken signaal Draden teruggetrokken tijdens het krimpen Snijd de stekker door; opnieuw beëindigen
Vergrendeling Slijtage Verticale ontkoppelingspogingen Vervang de plug na 5 ruwe verwijderingen

6. Kritieke voordelen

Trillingsoverleving: gaat langer mee dan standaard pluggen op machine-sloffen of transportbandranden.
Vertrouwen op blinde verbinding: hoorbare "klik" bevestigt dat de poort volledig is geplaatst.
Kosteneffectieve robuustheid: Geen metalen afscherming nodig voor fysieke basisverdediging.

7. Beperkingen

EMI-kwetsbaarheid: Storing in de buurt van industriële motoren, lasapparatuur of hoogspanningslijnen.
Cat.6 afstandslimiet: Niet voor 10Gbps-runs groter dan 55 meter.
Geen afschermingspad: Kan afgeschermde kabels niet achteraf aanbrengen zonder de prestaties te verbreken.
