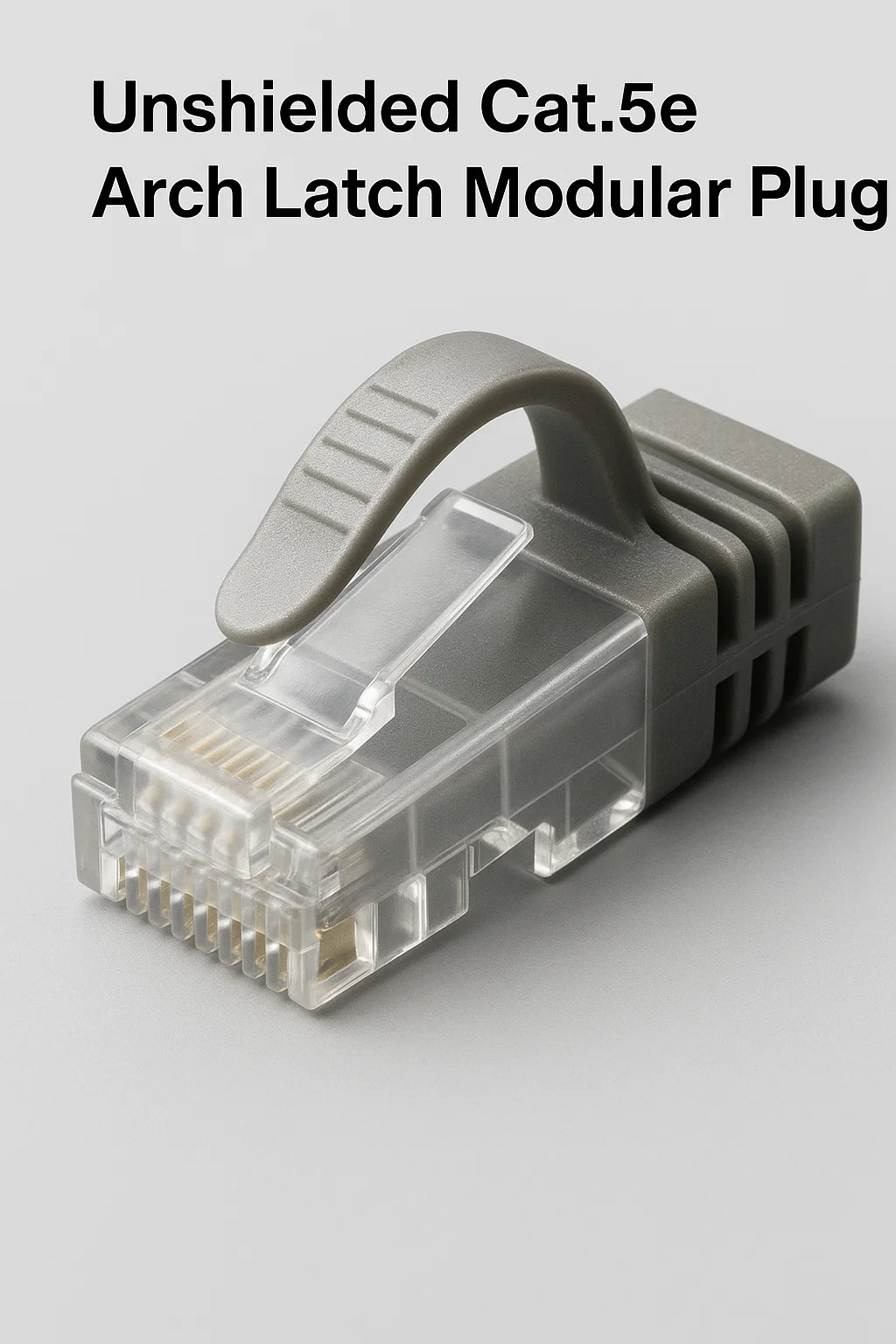

Niet-afgeschermde Cat.5e modulaire plug met boogvergrendeling

1. Kernontwerpdoel

Veilige fysieke bevestiging: Beschikt over een gebogen grendel (verhoogd, geribbeld lipje) voor een stevige grip, waardoor voorkomen wordt dat de stekker per ongeluk losraakt in trillingsgevoelige gebieden (bijvoorbeeld onder bureaus, werkplaatsvloeren).
Basisprestaties: Ondersteunt 1Gbps Ethernet voor kantoor/licht industrieel gebruik waar EMI minimaal is.

2. Belangrijkste fysieke kenmerken

Versterkte grendel:
Het verdikte boogontwerp is bestand tegen breken wanneer het vast komt te zitten door voeten, karren of apparatuur.
Trekontlasting:
Interne opritten houden de kabelmantel vast (geen Kevlar nodig), met een trekkracht van 50 lbs.
Eenvoud zonder gereedschap:
Geen clips of schroeven: de vergrendeling wordt losgemaakt door met de duim in een hoek van 45° te drukken.

3. Beëindigingsproces

Strippen en uitlijnen:
Verwijder de ½"-mantel; plaats de draden in de volgorde T568B (niet losdraaien >13 mm).
Glijbaan & Zitplaats:
Duw de draden in de plug totdat de uiteinden de voorwand raken.
Krimpen:
Knijp met standaard crimper; grendel wordt na compressie automatisch geïmplementeerd.

4. Doeltoepassingen

Retail-kassasystemen:
Beveiligt kabels die door klanten onder balies zijn getrapt.
Onderwijslaboratoria:
Bestand tegen het omrollen van stoelpoten over koorden.
Licht Industrieel:
Transportzijstations met weinig trillingen.

5. Foutscenario's en oplossingen

6. Beperkingen

Geen afscherming: werkt niet in de buurt van motoren, magnetrons of hoogspanningslijnen.
Alleen Cat.5e: niet voor 10Gbps-upgrades.
Herbruikbaarheid: Vergrendeling verzwakt na 5 verwijderingen; vervangen als deze los zit.

7. versus Standaard Cat.5e-stekker
