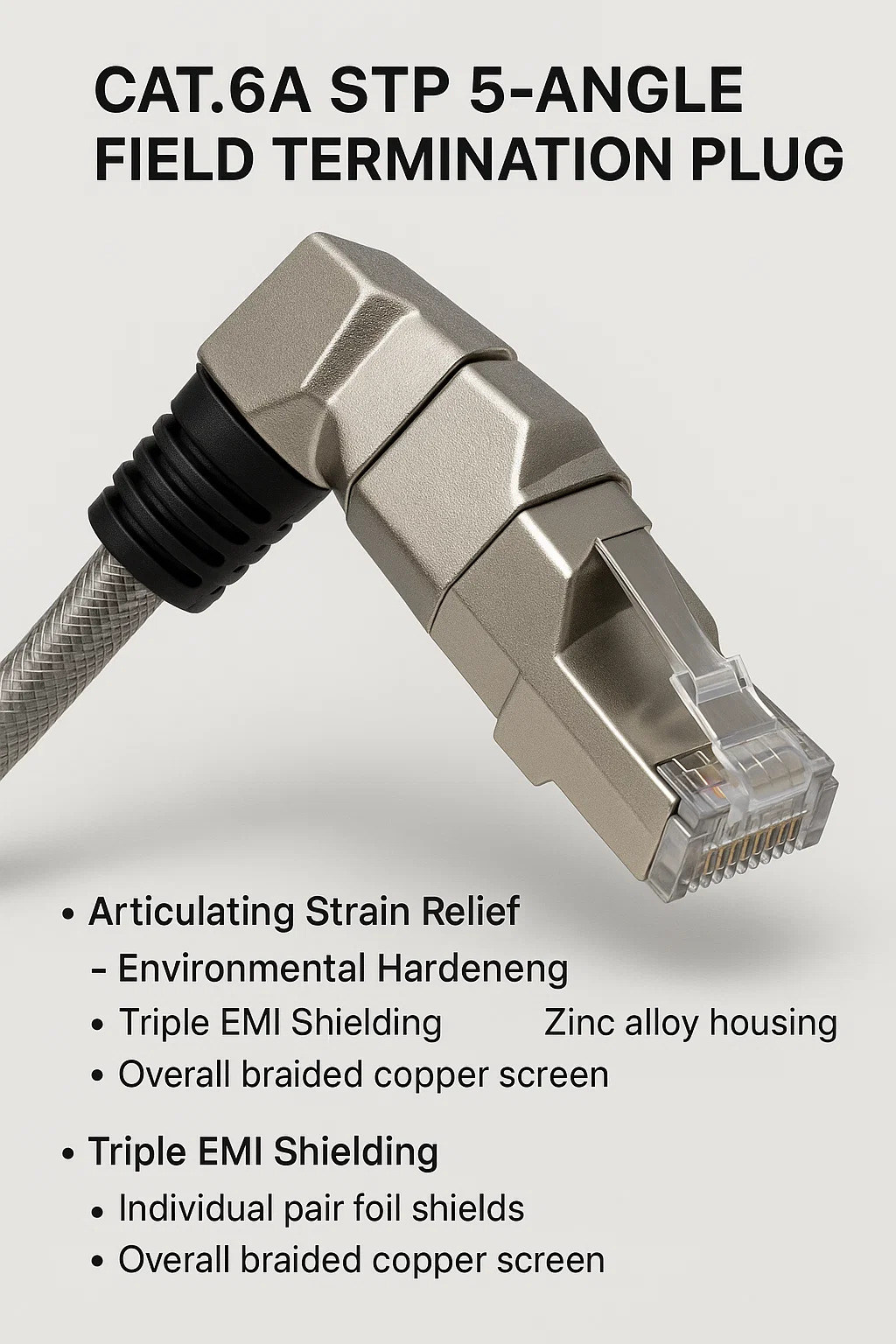

Cat.6A STP veldafsluitstekker met 5 hoeken
1. Kernontwerpdoel
Ruimteoptimalisatie: Beschikt over een 45° gehoekt lichaam met verstelbaarheid in 5 posities (±30° verticaal, ±15° horizontaal) om kabels in krappe ruimtes te geleiden (bijv. serverracks, schakelkasten).
Drievoudige EMI-afscherming: combineert:
Individueel paar folieschilden
Globaal gevlochten koperen scherm
Behuizing van zinklegering Blokkeert interferentie van motoren/VFD's in industriële omgevingen.
2. Structurele innovaties
Articulerende trekontlasting:
Draaibare kraag absorbeert trillingen/buigbelasting (bijv. robotarmen, AGV's).
Milieuverharding:
Afdichtingen met IP68-classificatie (siliconen pakkingen met schroefdraad) zijn bestand tegen het binnendringen van water/stof.
Hoogwaardige contacten:
50 µ" vergulde pinnen zijn bestand tegen 100.000 paringscycli en 90 W PoE zonder boogvorming.
3. Beëindigingsworkflow
Schildvoorbereiding:
Vouw de gehele vlecht over de kabelmantel; klem onder metalen ferrule.
Knip paar folies af om 3 mm bloot te leggen; eindigen op aardingslipjes.
Draadbehandeling:
Handhaaf < 8 mm uitdraaien; steek deze in IDC-slots met sleutel (T568B-standaard).
Hoekvergrendeling:
Oriëntatie instellen; koppel de kraag tot 0,6 N·m voor compressie van de afdichting.
4. Belangrijkste toepassingen
Robotica: Kabelbeheer in gelede armen (compatibiliteit met ISO 9409).
Mobiele machines: Trillingsintensieve inzet (treinen, heftruckladers).
Zware omgevingen: Voedselverwerking (gebaseerd op washdown), chemische fabrieken.
5. Voordelen versus rechte pluggen
| Uitdaging | 5-hoek oplossing | Risico van rechte stekker |
|---|---|---|
| Overbelaste panelen | Maakt aangrenzende poorten/kabels onmiddellijk vrij. | Kabel knikt bij ingang van de poort. |
| Constante trilling | Articulatie voorkomt draadmoeheid. | Stressfracturen geleiders. |
| EMI-hotspots | Behoudt de continuïteit van het schild over 360°. | Grond breekt tijdens beweging. |
6. Essentiële installatieregels
Afscherming verbinden: Controleer de weerstand ≤0,1Ω tussen de stekkerbehuizing en de kabelafscherming.
Buigradius: Behoud een kabeldiameter van ≥4× na hoekaanpassing.
Gereedschapsvereisten: Gebruik een neerslaggereedschap met laag profiel voor toegang onder een hoek.
7. Storingsindicatoren
PoE-resets: slecht pincontact of aardingsfout van schild.
Snelheidsdalingen: Niet-getwiste paren> 10 mm of EMI-lekkage.
Oververhitting: overbelaste pinnen (meer dan 90 W PoE).
8. Beperkingen
Kabelcompatibiliteit: vereist Cat.6A STP (S/FTP of F/UTP).
Poortdiepte: Past mogelijk niet in ondiepe sockets (controleer de apparaatspecificaties).
Kosten: 2-3× premium ten opzichte van standaardstekkers.
