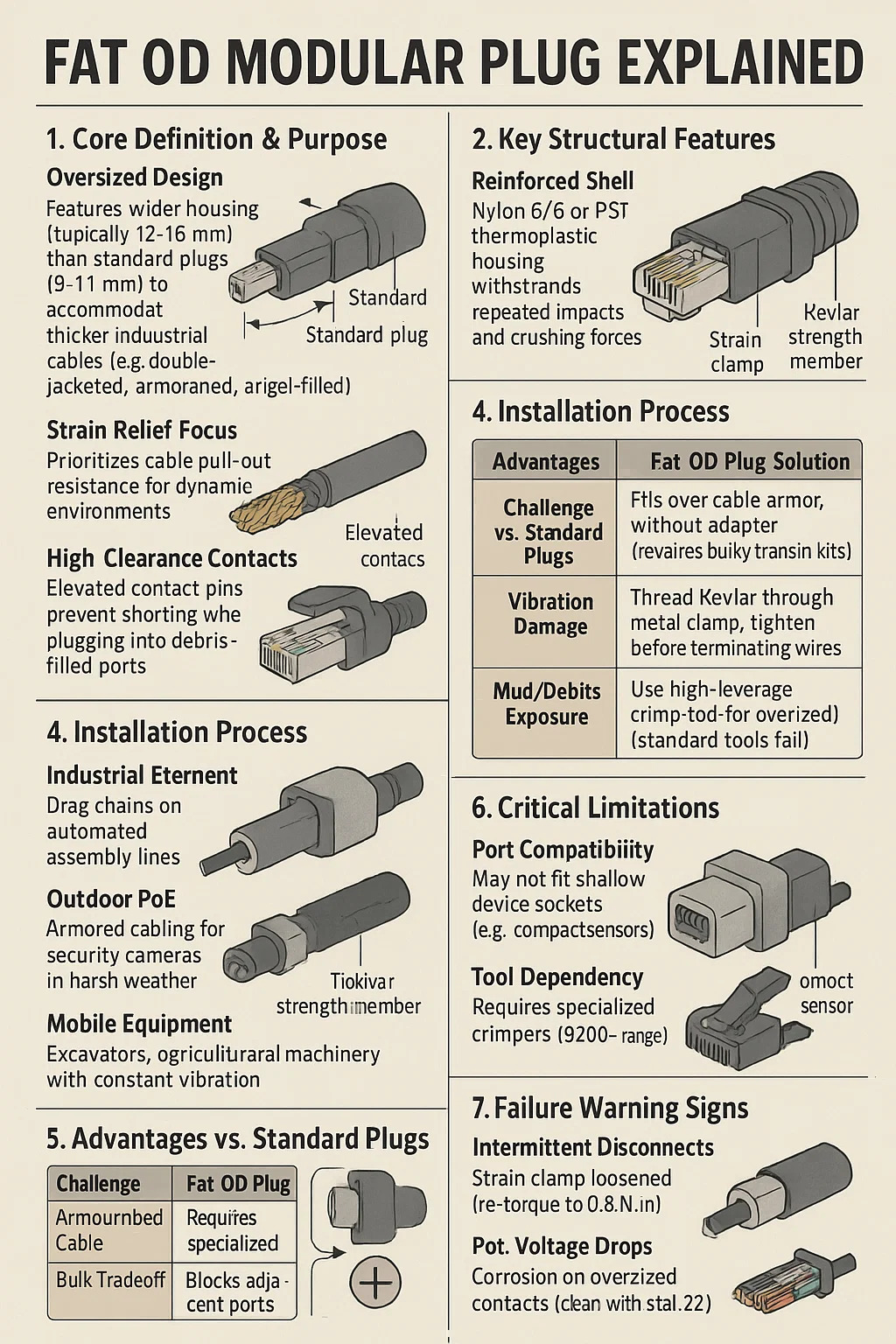

Dikke OD modulaire stekker Uitgelegd
1. Kerndefinitie en doel
Extra groot ontwerp: Beschikt over een bredere behuizing (doorgaans 12–16 mm diameter) dan standaardstekkers (9–11 mm) voor dikkere industriële kabels (bijvoorbeeld dubbelwandig, gepantserd of met gel gevuld).
Focus op trekontlasting: geeft prioriteit aan de weerstand tegen het uittrekken van kabels voor dynamische omgevingen (robotica, transportbanden, zware machines).
2. Belangrijkste structurele kenmerken
Versterkte schaal:
Nylon 6/6 of PBT thermoplastische behuizing is bestand tegen herhaalde stoten en verpletterende krachten.
Tweepuntsspanningsklem:
Metalen tanden grijpen de kabelmantel afzonderlijk vast. Kevlar-sterkte-element.
Contacten met hoge klaring:
Verhoogde contactpennen voorkomen kortsluiting bij het aansluiten op met vuil gevulde poorten.
3. Typische toepassingen
Industrieel Ethernet:
Sleepkettingen op geautomatiseerde assemblagelijnen.
Buiten PoE:
Gepantserde bekabeling voor beveiligingscamera's bij barre weersomstandigheden.
Mobiele apparatuur:
Graafmachines, landbouwmachines met constante trillingen.
4. Installatieproces
Kabelvoorbereiding:
Strip de buitenmantel zodat een lengte van 40-50 mm zichtbaar wordt (laat de sterkte van de geleiders zien).
Sterkte ledenvergrendeling:
Steek Kevlar door een metalen klem; vastdraaien voordat u de draden aansluit.
Beëindiging:
Gebruik een krimptang met hoge hefboomwerking voor te grote contacten (standaardgereedschap werkt niet).
5. Voordelen versus standaardstekkers
| Uitdaging | Vette OD-plugoplossing | Standaard plugrisico |
|---|---|---|
| Gepantserde kabelgeleiding | Past over kabelpantser zonder adapter | Vereist omvangrijke overgangskits |
| Trillingsschade | Dubbele klemming voorkomt vermoeidheid van de geleider | Draden klikken op contactpunten |
| Blootstelling aan modder/puin | Verhoogde contacten voorkomen aardsluiting | Puin overbrugt contacten |
6. Kritieke beperkingen
Poortcompatibiliteit:
Past mogelijk niet in ondiepe apparaataansluitingen (bijvoorbeeld compacte sensoren).
Gereedschapsafhankelijkheid:
Vereist gespecialiseerde crimpers ($200 bereik).
Bulkafweging:
Neemt 2–3× meer ruimte in beslag dan RJ45; blokkeert aangrenzende havens.
7. Waarschuwingssignalen voor storingen
Onderbroken ontkoppeling: spanningsklem losgemaakt (opnieuw aandraaien tot 0,8 N·m).
PoE-spanningsdalingen: Corrosie op te grote contacten (schoon met stabilisator 22).
Kabelmantel slipt: Kevlar is niet vastgezet in metalen tanden.
