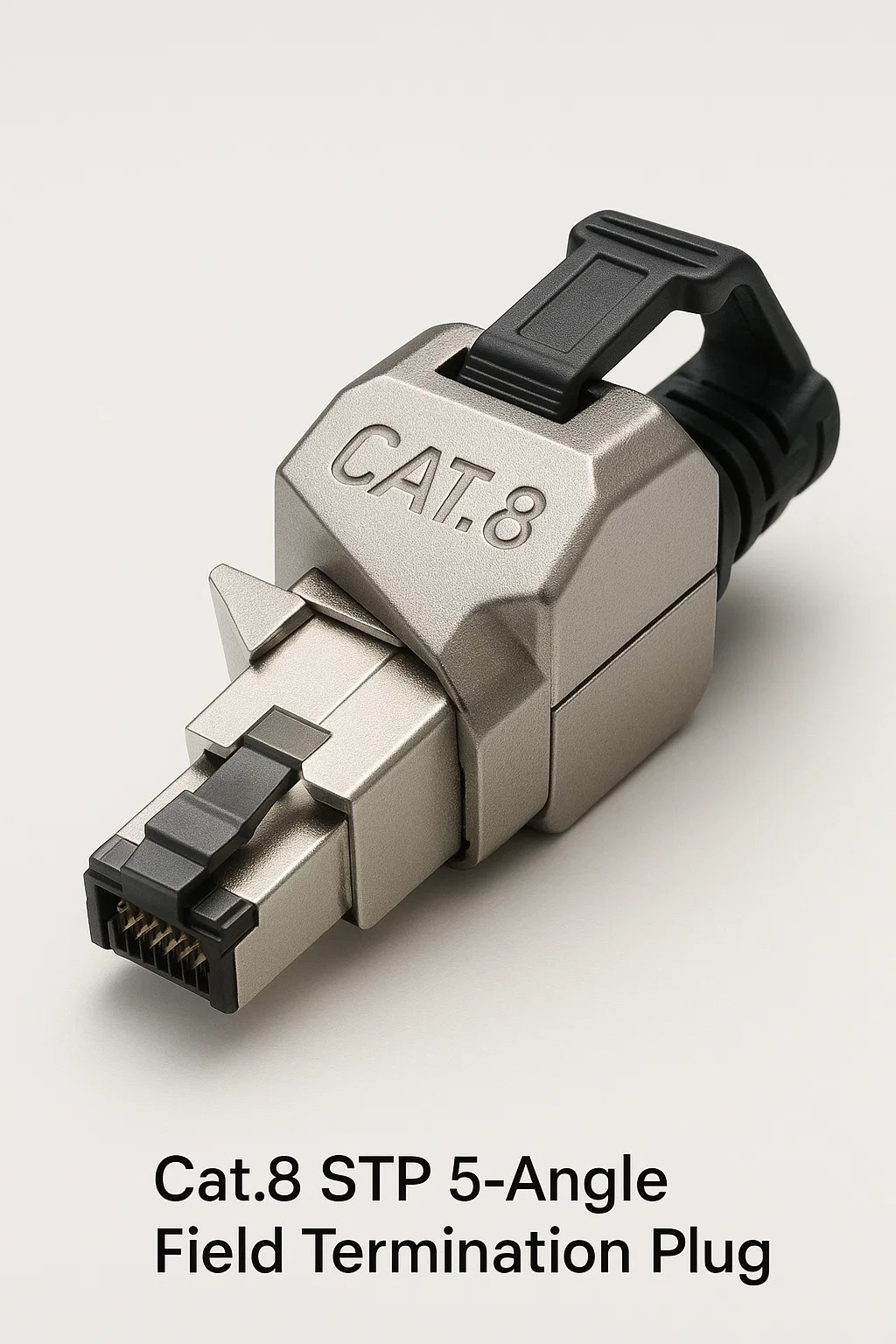

Cat.8 STP 5-hoek veld Terminatieplug

1. Kernontwerpdoel
Ruimte -optimalisatie: 45 ° schuine plug body routes kabels zijwaarts, waardoor obstructie in krappe installaties (bijvoorbeeld serverrek achterste poorten) wordt vermeden.
Afscherming met hoge dichtheid: combineert dual-layer STP afscherming (individuele paarfolie totale vlecht) met schuine aardingscontacten om de EMI-verdediging te behouden.

2. Structurele kenmerken
Precisie schuine insert
Metalized inzetstuk roteert signaalpaden 45 ° intern, waardoor impedantie zonder scherpe bochten wordt behouden.
Versterkte stamverlichting
Pivot-klem beveiligt de kabel, terwijl ± 30 ° directionele aanpassing na de installatie mogelijk is.
Industriële schaal
Zinklegeringsbehuizing met IP67 SEAL (optioneel) bestand is tegen impact, stof en vocht.

3. Beëindigingsproces
Schildbereiding
Schil de algehele vlecht, trimpaarfolies af om 3 mm bloot te stellen voor contact met de aardingsringen van de plug.
Geleidersbehandeling
Voeg draden in in ingezette IDC -slots met <0,3 mm UNTWIST - verkeerde uitlijning mislukt 40 Gbps -afstemming.
Aardingsequentie
Beveilig paarschilden voor interne terminals.
Vouw de algehele vlecht over aardingskraag.
Snap Shut Shield Cap voor 360 ° dekking.

4. Implementatiescenario's
Datacenters: top-of-rack-schakelaars met verticaal gestapelde poorten.
Robotica: gearticuleerde armen die kabelflexibiliteit vereisen.
Militaire/ruimtevaart: trillings-zware behuizingen met ruimtebeperkingen.

5. Kritische voordelen
Versus rechte pluggen • Saveert 60% zijruimte • Vermindert het kabelkoppel op poorten
Versus adapters • Elimineert extra verbindingspunten • Behoudt signaalintegriteit voor 2000 MHz

6. Installatiewaarschuwingen
Bend Radius -besturing
Houd de kabeldiameter van ≥8x voor/na de plug bij; Scherpe bochten veroorzaken retourverlies.
Aarding verificatie
Testschildcontinuïteit (0,1Ω max) - schuine ontwerpen risicogeringen.
Toolbeperkingen
Vereist een low-profile punch-down tool voor de opruiming van de bijtoegang.

7. Beperkingen
Geen veldreparaties: beschadigde contacten vereisen volledige plugvervanging.
Poortcompatibiliteit: mislukt in ondiepe diepte sockets (bijv. Legacy-schakelaars).
Kosten: 3 × premium boven standaard kat.8 pluggen.

8. Opmerkingen fabrikant
Gespecialiseerde merken: Siemon (360 ° max), TE-connectiviteit (industriële IQ45), panduit (schuine twisted-pair).
Vermijd generieke klonen: knock-offs missen impedantie-matched internals.
