110 patchsnoer

Een 110-patchkabel is een type netwerkkabel dat wordt gebruikt om netwerkapparaten, zoals computers, switches, routers en servers, aan te sluiten. Het wordt een "patchsnoer" genoemd omdat het wordt gebruikt om twee apparaten tijdelijk met elkaar te verbinden of te verbinden.

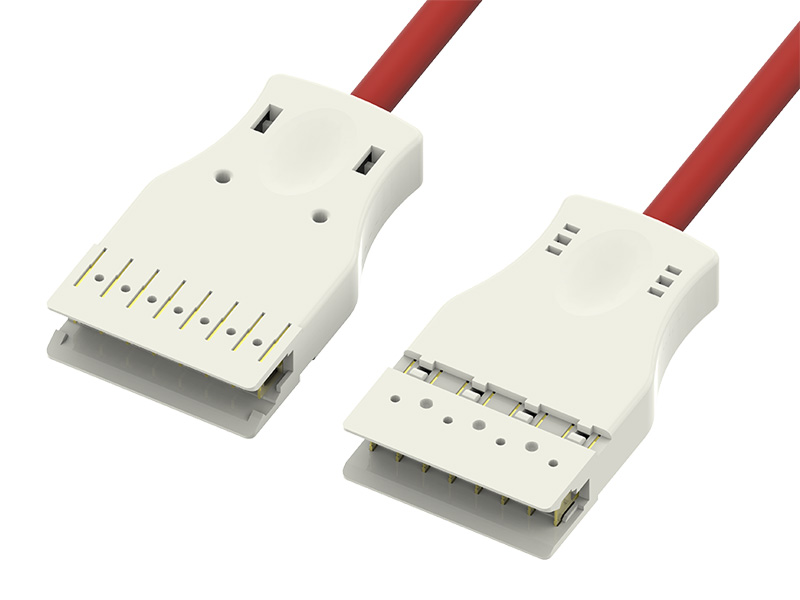

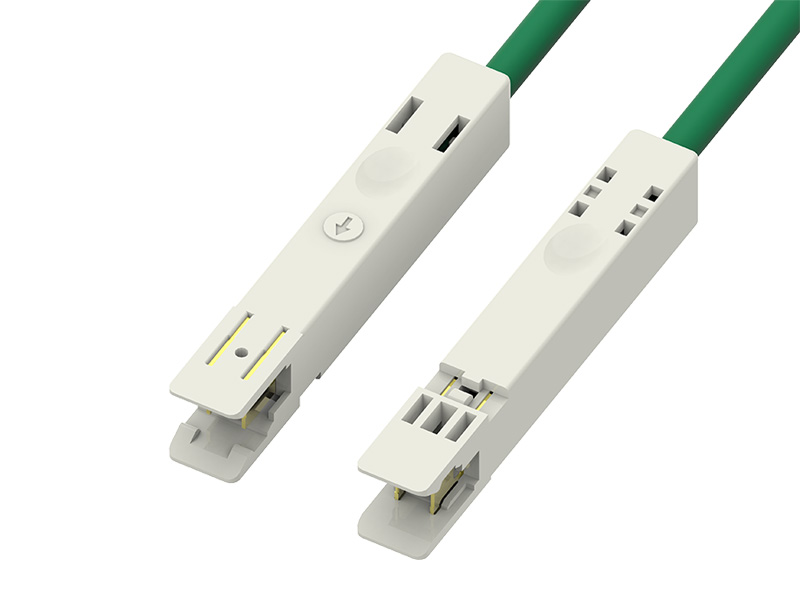

De "110" in de naam verwijst naar het type connector dat aan de uiteinden van de kabel wordt gebruikt. De 110-connector is een type isolatieverplaatsingsconnector (IDC) dat vaak wordt gebruikt in telecommunicatie- en netwerkbedrading. Het is een punch-down connector waarmee draden kunnen worden aangesloten zonder dat strippen of solderen nodig is.

Een 110-patchkabel heeft doorgaans een RJ45-connector aan het ene uiteinde, die wordt gebruikt om verbinding te maken met het netwerkapparaat, en een 110-connector aan het andere uiteinde, die wordt gebruikt om de draden op een patchpaneel of wandcontactdoos te ponsen. De kabel zelf is meestal gemaakt van getwist koperdraad en is verkrijgbaar in verschillende lengtes.

110-patchkabels worden vaak gebruikt in gestructureerde bekabelingssystemen, die zijn ontworpen om bedrijven en organisaties een betrouwbare en flexibele netwerkinfrastructuur te bieden. Ze worden vaak gebruikt om netwerkapparaten aan te sluiten op patchpanelen of wandaansluitingen in een datacenter of telecommunicatieruimte, waardoor herconfiguratie en probleemoplossing eenvoudig zijn.


Het maken van een 110-patchsnoer omvat verschillende stappen, waaronder:
De kabel op de gewenste lengte afknippen: De eerste stap is het afknippen van de twisted pair koperkabel op de gewenste lengte met behulp van een kabelsnijder of een schaar. Het is belangrijk om ervoor te zorgen dat de uiteinden van de kabel netjes en gelijkmatig worden afgesneden om een ​​goede verbinding te garanderen.

Strippen van de kabel: De volgende stap is het strippen van de isolatie van de uiteinden van de kabel om de afzonderlijke draden bloot te leggen. Dit kunt u doen met een draadstripper of een scherp mes, waarbij u erop moet letten dat u de draden niet beschadigt.

Sorteren en rangschikken van de draden: Zodra de draden zichtbaar zijn, moeten ze in de juiste volgorde worden gesorteerd en gerangschikt. Dit gebeurt meestal volgens de T568B- of T568A-standaard, die de kleurcodering voor elke draad specificeert.

Afsluiten van de draden: De draden worden vervolgens met behulp van een punch-down tool op de 110-connector aangesloten. Hierbij wordt elke draad in de juiste sleuf op de connector gestoken en met het gereedschap naar beneden geslagen om een ​​veilige verbinding te maken.

Bevestigen van de RJ45-connector: Tenslotte wordt aan het andere uiteinde van de kabel een RJ45-connector bevestigd met behulp van een krimptang. De draden worden in de juiste volgorde in de connector gestoken en de connector wordt op de kabel gekrompen om een ​​veilige verbinding te maken.

Over het geheel genomen vereist het maken van een 110-patchsnoer vaardigheid en aandacht voor detail om een ​​hoogwaardige en betrouwbare verbinding te garanderen.
