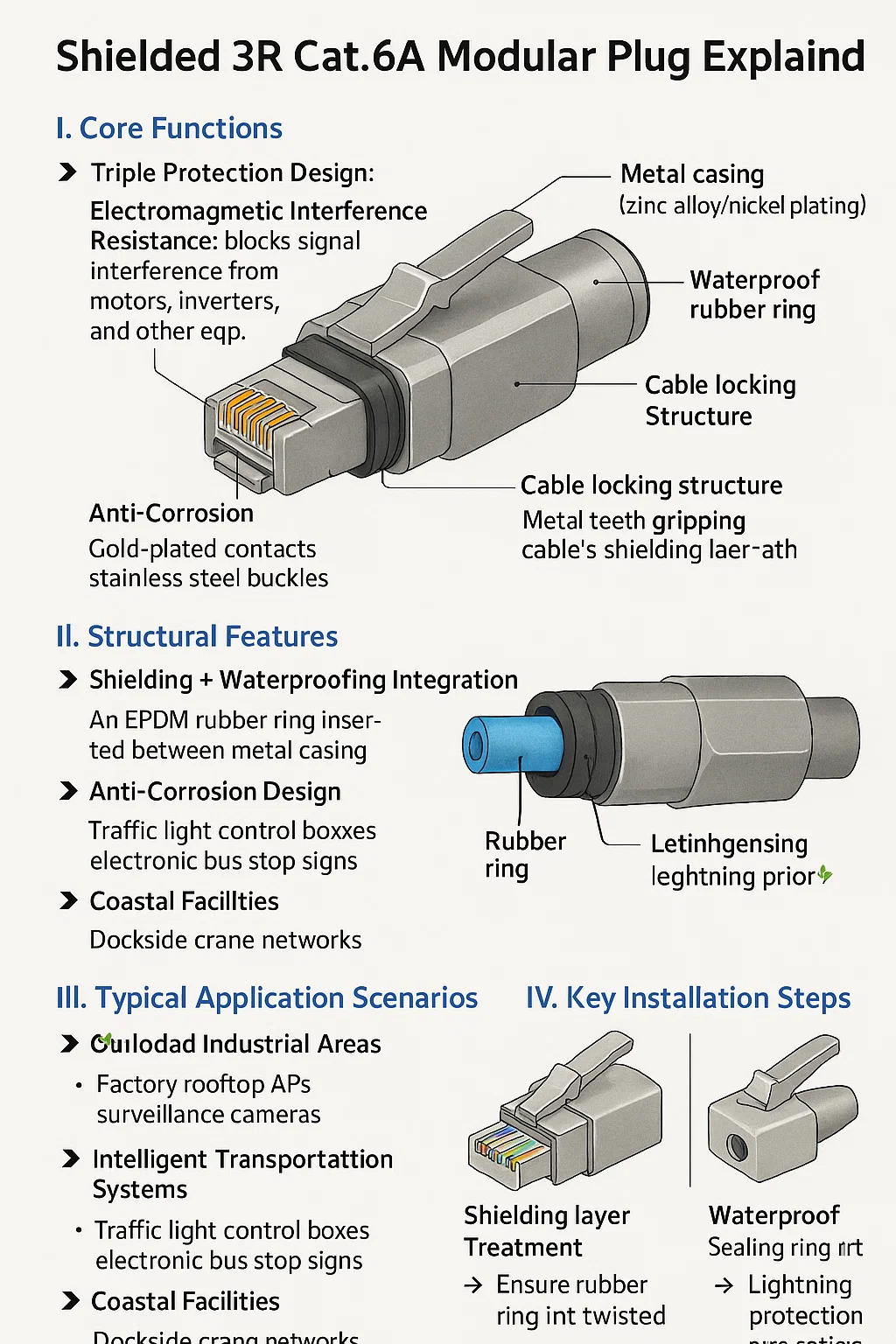

Afgeschermde 3R Cat.6A modulaire stekker Uitgelegd

I. Kernfuncties

▸ Drievoudig beschermingsontwerp:

Weerstand tegen elektromagnetische interferentie: De metalen behuizing (zinklegering/vernikkeld) omsluit de stekker en blokkeert signaalinterferentie van motoren, omvormers en andere apparatuur.
Weerbestendigheid buitenshuis: de behuizing is voorzien van een anti-UV-laag (om verbrossing door zonlicht te voorkomen) en een waterdichte rubberen ring (om het binnendringen van regenwater te voorkomen), waardoor deze geschikt is voor buitenomgevingen.
Fysieke bescherming tegen losraken: Sommige modellen hebben versterkte gespen om windtrillingen of onbedoeld trekken te weerstaan.

II. Structurele kenmerken

▸ Afscherming Waterdichting Integratie:

Een rubberen EPDM-ring is ingebed in de rand van de metalen behuizing en biedt zowel afschermende aarding als IP54 spatwaterdichte bescherming na het krimpen.

▸ Anticorrosief ontwerp:

Vergulde contacten voorkomen oxidatie en roestvrijstalen gespen voorkomen corrosie, waardoor het geschikt is voor omgevingen met een hoge luchtvochtigheid.

▸ Kabelvergrendelingsstructuur:

De metalen tanden aan de achterkant houden de afschermingslaag en de buitenmantel van de kabel vast en zorgen voor anti-trek- en anti-loslatingsmogelijkheden.

III. Typische toepassingsscenario's

▸ Industriële buitengebieden:

AP's op fabrieksdaken, bewakingscamera's – weerstand tegen motorinterferentie, bescherming tegen regen en roest.

▸ Intelligente transportsystemen:

Verkeerslichtbedieningskasten, elektronische bushalteborden – afscherming tegen elektromagnetische interferentie van voertuigen, en de rubberen ring voorkomt vochtcorrosie.

▸ Kustfaciliteiten:

Kraannetwerken aan de haven – weerstand tegen zoutsproeicorrosie en de metalen behuizing beschermt tegen erosie van zeewater.

IV. Belangrijke installatiestappen

▸ Behandeling van afschermingslagen:

Het metalen afschermingsgaas van de kabel moet de metalen behuizing van de stekker volledig bedekken; anders zal de anti-interferentiefunctie mislukken (zie onderstaande afbeelding).
Bedieningshulpmiddel: Strip de draad → Vouw de afschermlaag terug → Steek deze in de stekker.

▸ Benodigdheden voor waterdichte afdichting:

Zorg er vóór het krimpen voor dat de rubberen ring niet gedraaid is en druk met uw vingers om een goede pasvorm te garanderen.

▸ Bliksembeveiliging Aarding:

Gebruik een aardingsdraad (als de apparatuur een aardingsaansluiting heeft) om schade door blikseminslag te voorkomen.

V. Veelvoorkomende fouten en oplossingen

VI. Vergelijking met niet-afgeschermde 3R-stekkers
