Hoe installeer ik een plug voor het beëindigen van het veld?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Gereedschap en materialen vereist
Veldbeëindigingstekker (RJ45, M12 of ander type).
Kabelstripper (voor precieze verwijdering van jasjes).
Punch-down tool (voor IDC-beëindiging).
Kabel tester (om continuïteit en prestaties te verifiëren).
Schaar of spoelnijders (voor het bijsnijden van draden).

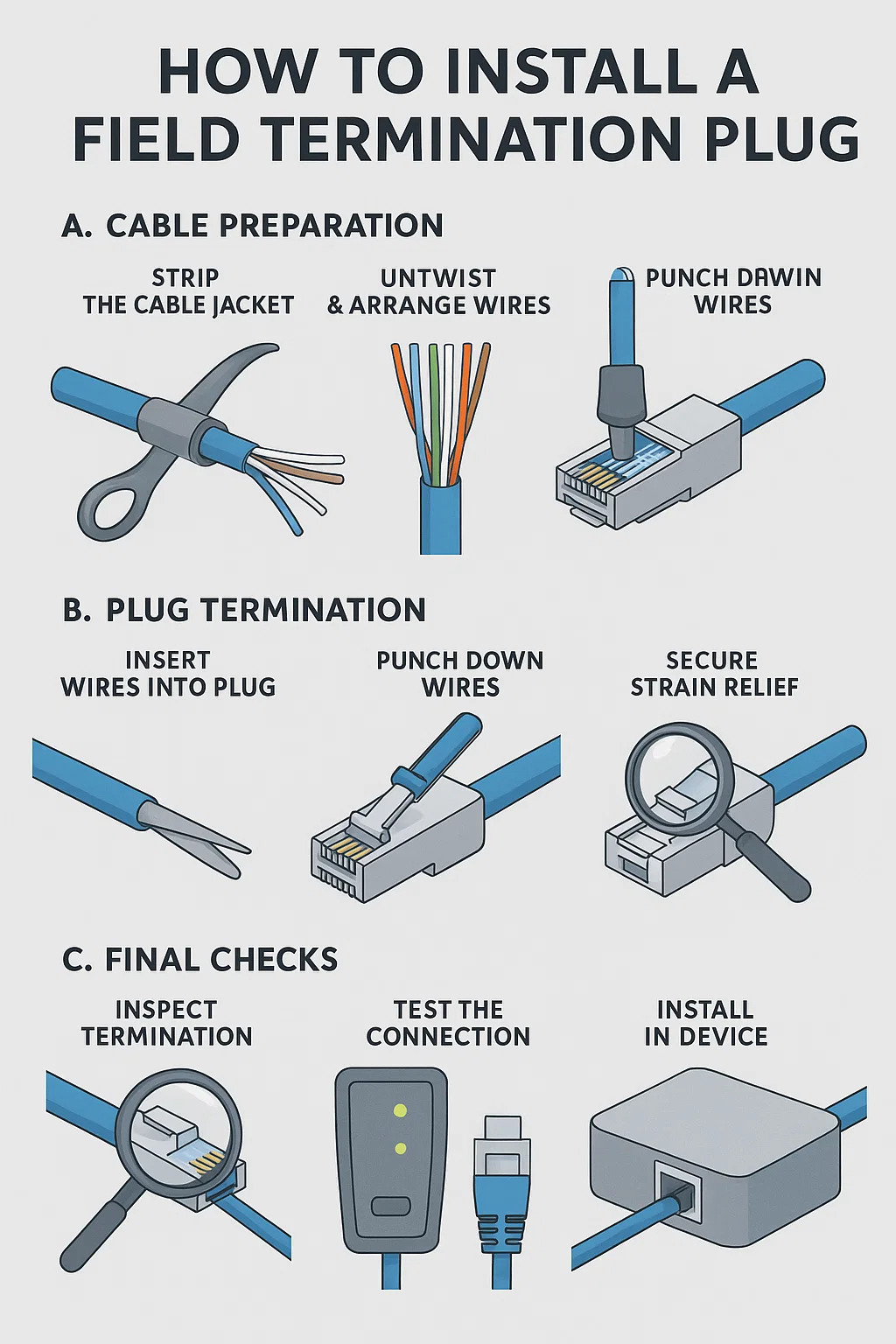

2. Stap-voor-stap installatie
A. Kabelvoorbereiding
-Strip de kabeljas
Gebruik een stripper om 1-1,5 inch van de buitenjas te verwijderen.
Vermijd innerlijke geleiders.
-Tuntwist & rangschik draden
Volg de kleurcode van de stekker (T568A of T568B).
Houd wendingen intact tot het beëindigingspunt.
-Trim draden op lengte
Snijd draden gelijkmatig en laat 0,25-0,5 inch blootgesteld.

B. Stop beëindiging
-Vermeld draden in de plug
Leg de geleiders uit met de IDC -slots van de stekker.
Zorg voor geen gekruiste of losse draden.
-Punch Down Draws
Gebruik een punch-down tool om draden stevig te plaatsen.
Pas zelfs druk uit om gedeeltelijke verbindingen te voorkomen.
-Secure Strain Relief
Klem het kabeljas in de stekker om uit te trekken.

C. Finale controles
-Inhoud beëindiging
Controleer geen zwerfdraadstrengen of verkeerd uitgelijnde contacten.
-Test de verbinding
Gebruik een kabelcertificeerder (voor high-speed netwerken) of continuïteitstester.
-Installeer in apparaat
Sluit aan op het doelapparaat (IP -camera, AP, enz.) En bevestig de functionaliteit.

3. Gemeenschappelijke fouten om te vermijden
Over-trimmende draden → slecht contact.
Onjuiste draadorder → Signaalfout.
Skipping Strain Relief → Kabelschade in de loop van de tijd.
Niet testen na installatie → verborgen fouten.

4. Wanneer u opnieuw moet worden geëindigd
Als het testen mislukt (open/kort circuits).
Als de plug los of onstabiel aanvoelt.
Als corrosie of schade zichtbaar is.

Stap	Actie	Kritische details	Gereedschap/controle
1. Stripkabel	Verwijderen 1–1,5 inch van de buitenjack zonder innerlijke geleiders te beschadigen.	Snijd niet in draadisolatie; Behoud wendingen in de buurt van het einde van de jas.	Visuele inspectie van kabelstripper.
2. Schik draden	Untwist en lijnen draden uit op T568A/B Schema.	Handhaven wendingen tot IDC -slots; Geen gekruiste paren.	Volg de kleurengids van de plug (afgedrukt of gevormd).
3. Trimdraden	Snijd draden tot 0,25-0,5 inch blootgesteld.	Zorg voor een uniforme lengte; Geen gerafelde uiteinden.	Spoelnijders (schaar risico ongelijke bezuinigingen).
4. Plaats in de plug	Stoel draden in plug's IDC -slots tot het volledig zit.	Draden moeten terminale bodems bereiken; geen hiaten of verkeerde uitlijning.	Vergrootglas (verifieer zitplaatsen onder slechte verlichting).
5. Punch naar beneden	Beëindig draden met punch-down tool bij een hoek van 45 °.	Enkele stevige pers per draad; Vermijd gedeeltelijke stoten of overcompressie.	Impact punch-down tool (niet-impact kan meerdere aanvallen vereisen).
6. Veilig spanningsverlichting	Klem kabeljack in de plug body.	Jas moet strak worden gegrepen; Geen blootgestelde draden buiten de stekker.	TUG -test: zachte trek om te bevestigen dat de rekverlichting wordt vastgesteld.
7. Testverbinding	Controleer continuïteit, draadkaart en (indien van toepassing) POE/signaalstabiliteit.	Controleer op Opens/Shorts; valideer impedantie voor hogesnelheidslinks.	Kabelcertificeerder (bijv. Fluke) of basistester voor pass/fail.
8. Installeren in apparaat	Maak verbinding met eindpunt (camera, AP, enz.) En bevestig de bewerking.	Zorg voor stekkers veilig; Geen intermitterende ontkoppelen.	Functionele test (bijv. Ping, videofeed, Poe Power Check).
